Uitbreiding: Behuizing ontwerpen en 3D-printen

🧱 Uitbreiding: Behuizing ontwerpen en 3D-printen

🛠️ Doel

Je leert hoe je een functionele behuizing ontwerpt voor je waterniveaumeter in Tinkercad, afgestemd op je eigen hardware. Daarna print je het ontwerp uit op een 3D-printer.

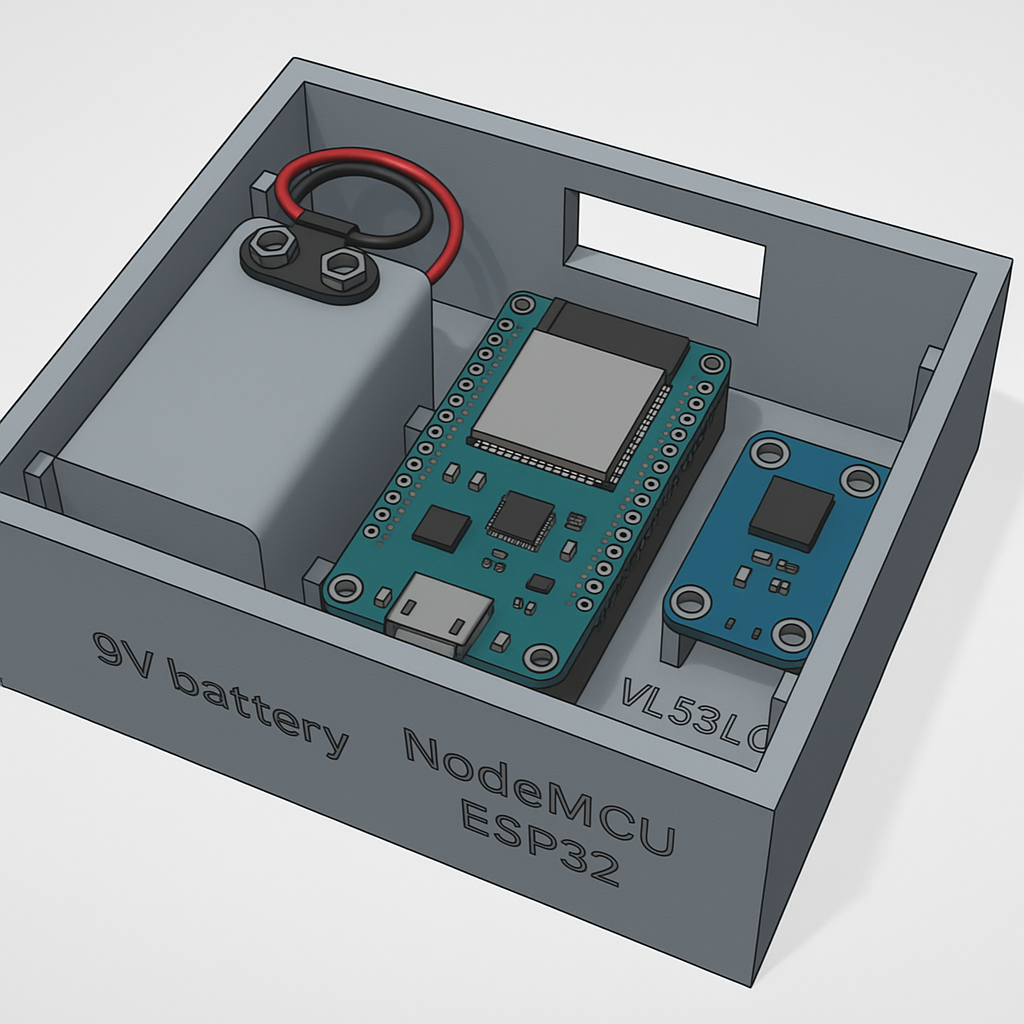

📦 Inhoud van de behuizing

De behuizing moet plaats bieden aan:

1x 9V batterij met clip
1x NodeMCU ESP32 development board
1x VL53L0X Time-of-Flight sensor (met I²C-aansluiting)
Draadjes voor verbindingen
(Eventueel een uitsparing voor een USB-poort om de ESP32 te programmeren zonder de kast open te maken)

🔩 Stappenplan

1️⃣ Meten is weten

Meet de afmetingen van de volgende onderdelen nauwkeurig op:

9V batterij
ESP32 module (NodeMCU-formaat)
VL53L0X sensor (printplaat + connectoren)

Gebruik een schuifmaat voor nauwkeurige metingen.

2️⃣ Schets je indeling

Maak een grove tekening op papier of digitaal van hoe je alles in de behuizing wilt plaatsen:

Positie van de batterij (bijv. klem tussen twee ribbels)
ESP32 liggend of staand?
Sensor gericht naar boven of naar buiten?
Locatie van bevestigingspunten en uitsparingen (USB, reset-knop)

3️⃣ Tinkercad model maken

Maak een rechthoekige doos (basisvorm)
Voeg uitsparingen toe voor:
- De USB-poort van de ESP32
- Sensorzichtlijn van de VL53L0X
Voeg interne steunen/ribbels toe waar de batterij in kan klemmen
Zorg voor bevestigingspunten (gaatjes voor schroeven of een klikdeksel)

4️⃣ Deksel ontwerpen

Ontwerp een deksel:

Klikmechanisme of schroefgaten
Uitsparing voor bedrading of toegang tot USB?

5️⃣ Testmodel exporteren en printen

Exporteer het model als .STL
Print eerst een prototype op lage resolutie
Pas zo nodig afmetingen aan (tolerantie voor passing ~0.5 mm)

6️⃣ Eindversie printen

Print de definitieve versie op normale resolutie (bijv. 0.2 mm)
Gebruik eventueel supports, afhankelijk van de uitsparingen

7️⃣ Assemblage

Monteer alle componenten in de geprinte kast
Controleer of alles goed vastzit en er geen kortsluiting kan ontstaan
Test of je sensor nog goed werkt in de kast

🧠 Extra (optioneel)

Voeg gaten toe voor lucht-/waterdichtheid (als relevant voor toepassing)
Ontwerp een houder of montagepunt voor aan de muur of buis
Voeg een label of logo toe aan het ontwerp

🎓 Leerdoelen

Werken met 3D-modelleringssoftware (Tinkercad)
Denken in functionele hardware-ontwerpen
Rekening houden met tolerantie, passing en montage
Toepassen van digitale fabricage (3D-printen) in embedded projecten
